首頁 ﹥ 商品介紹 > 材料型儀器

型號

CHT-100

CHT-250

CHT-500

CHT-800

溫度範圍

-10℃～85℃

對流模式

強制對流系統

控制模式

微電腦P.I.D自動演算功能

控制精度

±0.1℃

穩定度

±1℃

濕度

25~95％ RH

濕度穩定度

±1.5％ RH (非除霜時間)

冷卻功率/冷煤

175W/R134a

270W/R134a

320W/R134a

380W/R134a

內槽尺寸
WxDxH mm

465*405*540

640*445*890

845*545*1090

1120*660*1090

外部尺寸
WxDxH mm

610*750*1163

785*787*1523

1010*900*1725

1290*1000*1725

電源

AC-220V 50/60HZ

型號

OT-1

OT-2

OT-3

OT-4

OT-5

OT-6

OT-7

W(mm)

600

900

1000

D(mm)

900

900

1200

1500

1800

1000

1500

T(mm)

50.100.200.300

H(mm)

800

型號

OT-8

OT-9

OT-10

OT-11

OT-12

OT-13

OT-14

W(mm)

1000

1000

D(mm)

1800

2000

1200

1500

1800

2400

3000

T(mm)

50.100.200.300

H(mm)

800

冷鑲埋樹脂-環氧樹脂

硬化時間

最高溫度

ShoreD硬度

包裝

混合比例

製備數量(1”)

製備數量(1 1/2”)

製備數量(2”)

EpoxiCure

6 hr

28℃

82

3.8L

5:1

333

165

96

EpoThin

9 hr

27℃

78

3.8L

5:1.95

333

165

96

EpoKwick

90 min

85℃

82

3.8L

5:1

333

165

96

EpoHeat

90 min

146℃

85

0.95L

4:1

82

41

24

EpoColor

90 min

79℃

82

0.95L

5:1

82

41

24

冷鑲埋樹脂-壓克力樹脂

硬化時間

最高溫度

ShoreD硬度

包裝

混合比例

製備數量(1”)

製備數量(1 1/2”)

製備數量(2”)

SamplKwick

5~8 min

79℃

85

2.3 kg

2:1

250

125

72

VariDur

10 min

77℃

85

2.3 kg

2:1

250

125

72

VariKleer

10~15 min

100℃

84

1 kg

2:1

54

27

15

VariDur 3000

15~30 min

122℃

90

1 kg

2:1

54

27

15

建議事項

使用須知

• 按照建議比例混合
• 使用三杯式混合
• 在50℃下烘烤2小時可以增加硬度
• 一次混合25~90 ml以免過度放熱
• 儘量在排煙櫃內操作
• 建議使用脫模劑

• 不要使用一次性塑膠冷鑲埋杯在高放熱系統
• 不要在EpoHeat樹脂使用導電填料；因為EpoHeat黏度低，填料會沉降到底部導致整個樹脂無法導電，建議濺鍍導電膜在樣品上
• EpoHeat系統可能會產生結晶化，在容器內形成膠狀或固態，可將樹脂連同容器放入50℃烘箱加熱直到所有結晶融解

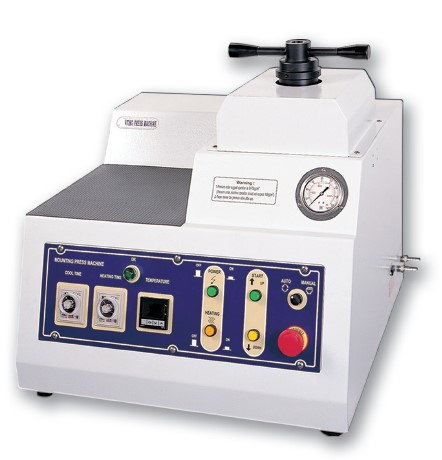

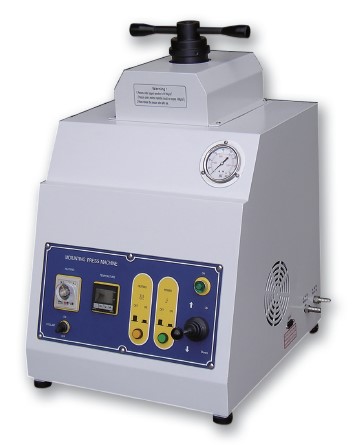

熱鑲埋樹脂

一般特性

最佳用途

優點/注意事項

PhenoCure(電木粉)

木粉填料酚醛樹脂熱固型
快速固化
適度收縮及邊緣保護

一般金相使用對邊緣保護及樹脂硬度不特別要求

經濟選擇

DiallyPhthlate
(加強硬度粉末)

玻纖或礦物(TiO2) 填料樹脂熱固型
適度邊緣保護
低收縮

日常金相使用對邊緣保護不特別要求及需要較耐磨的樹脂

對硬化期間的壓力變化最不敏感
玻纖材料對抗腐蝕較佳
礦物填料較硬

EpoMet
(邊緣保護性粉末)

礦物填料(SiO2)環氧樹脂熱固型
有Granular或Fine顆粒大小
邊緣保護最佳及最高硬度及良好的耐磨性

能夠保護邊緣結構例如脫碳或鍍層厚度
鑲埋非常硬的材料例如硬化的鋼及陶瓷

建議用於需要最好品質的金相樣品及有細微結構的材料需要較細小的顆粒填滿

ProbeMet(銅導電粉末)

銅粉(Cu)及礦物(SiO2)填料環氧樹脂熱固型可導電
良好的邊緣保護

用於不是以銅為分析標的的SEM分析

在鋁樣品進行震動拋光時會產生Cu-Al賈凡尼效應

KonductoMet(碳導電粉末)

石墨及礦物(SiO2)填料熱固型可導電
硬度較ProbeMet樹脂高
適度邊緣保護

用於不是以碳為分析標的的SEM分析

用於樣品內有銅而不允許有銅鑲埋在之內

TransOptic
(透明熱塑性粉末)

熱塑性壓克力
不含填料
正確硬化下透明但較軟

對邊緣保護不特別要求但是需要透明的樹脂
需要將樣品自樹脂內取出

需要較長的成型時間已達到完全冷卻以避免花球效應

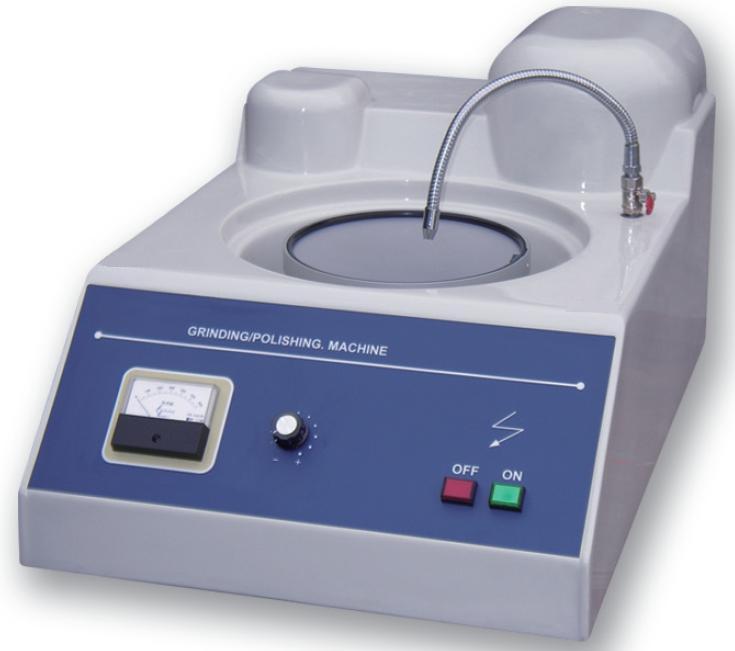

規格/型號

P20F-1

P25F-1

P20F-2

P20F-2

研磨盤數

1

2

研磨方式

手動研磨

研磨盤徑 mm

φ200

φ250

φ200

φ250

研磨轉速

0~600 rpm

馬力W

180

250

尺寸WxDxH mm

440x440x360

740x700x400

附件

氧化鋁粉100g 拋光布x1 pc 砂紙x1 pac 防濺蓋x1 O型環x1

多晶系鑽石懸浮液及鑽石膏

顆粒大小μm

0.05

0.10

0.25

1

3

6

9

15

無毒、不可燃及對環境無害的多晶系鑽石懸浮液，比單晶系具有更多的切割面及更高的材料移除率，提供較少的平面變形與破壞，為需製備不同材料組成或不同硬度的樣品提供最佳選擇

單晶系鑽石懸浮液及鑽石膏

顆粒大小μm

0.25

1

3

6

9

15

為金相中岩石及陶瓷學上拋光應用的最佳選擇，鑽石拋光化合物使用天然鑽石與人工合成鑽石並以鑽石顆粒大小及形狀作為分級。鑽石溶液的配製，主要是裝載後保有鑽石及在整個拋光過程中保持切削能力，水基懸浮液建議用於大多數的應用，油基懸浮液僅建議用於對水敏感的材料或有較高的潤滑需求使用

氧化鋁粉及氧化鋁懸浮液

顆粒大小μm

0.05

0.3

1.0

α級-屬六面晶體結構，0.3μm以上均屬之，拋光速度快，適用氧化物粗拋
β級-屬立方晶體結構，拋光速率較慢，可研磨出較佳的金相結果

氧化矽懸浮液

顆粒大小μm

0.06

為膠質溶液，可適用於多種合金，適用於最終拋光

最終拋光懸浮液選購指南

種類

應用

MicroPolish II分散型
氧化鋁粉+懸浮液 0.05μm

適用於大部分金屬與礦物的拋光，相較於同樣粒徑大小的氧化鋁研磨料可製備更佳的拋光面

MasterPrep完全分散型
氧化鋁懸浮液

0.05μm氧化鋁懸浮液，pH約8.5，可製備比燒結的氧化鋁磨料更佳的拋光面，特別適用於地質、金屬碳化物、印刷電路板材料

MasterMet
膠水SiO2懸浮液

0.06μmSiO2懸浮液，pH約10，適用於化學機械拋光，對金屬、高分子、礦物、印刷電路板、電子元件、可製備極佳拋光面，尤其是軟金屬材料

MasterMet 2 無結晶
膠水SiO2懸浮液

0.02μmSiO2懸浮液(無結晶)，pH約10，適用於化學機械拋光

MasterPolish混合型
氧化鋁+SiO2懸浮液

特高純度0.05μm氧化鋁+SiO2懸浮液，pH約9，可用於對水敏感的材料如鎂合金、鐵、鎳或銅合金與金屬複合材料MMCs

MasterPolish特有的化學機械拋光懸浮液

特有的0.06μm磨料懸浮液，pH約10，適用作為氧化鋁、玻璃、藍寶石、氧化矽金屬/陶瓷複合材料的化學機械拋光

CarbiMet砂紙(背膠或無背膠)

美規(歐規)

磨料大小μm

美規(歐規)

磨料大小μm

美規(歐規)

磨料大小μm

60(P60)

269.0

240(P280)

52.2

600(P1200)

15.3

120(P120)

127.0

320(P400)

35.0

800(P1500)

12.6

180(P180)

78.0

400(P800)

21.8

1200(P2500)

8.4

Apex CGD鑽石粗磨片

顆粒大小μm

320

240

125

金屬黏結鑽石粗研磨片，專為較難研磨材料所設計，提供超高材料移除率，特別適用於工具鋼、碳化鎢，硬質陶瓷及鈦金屬

Apex DGD鑽石研磨片(硬質材料用)

顆粒大小μm

165

125

70

45

30

15

9

6

3

0.5

耐用的表面，可使用於未經鑲埋樣品的粗磨
過程中只需加水冷卻
特適用於超硬材料，如陶瓷、玻璃，熱噴塗層

Apex DGD COLOR 鑽石研磨片(軟質材料用)

顆粒大小μm

240

125

75

45

35

15

8

耐用的表面，顆粒大小固定的研磨片，提供高的研磨效率及邊緣保護與平整度
過程中只需加水冷卻
特適用於軟質材料，如銅、黃銅

ZirMet 氧化鋯研磨砂紙

美規(歐規)

60(P60)

120(P120)

180(P180)

220(P240)

提高最大的材料移除率，最少的熱產生與樣品破壞層，最適合用在初步研磨時樣品快速整平

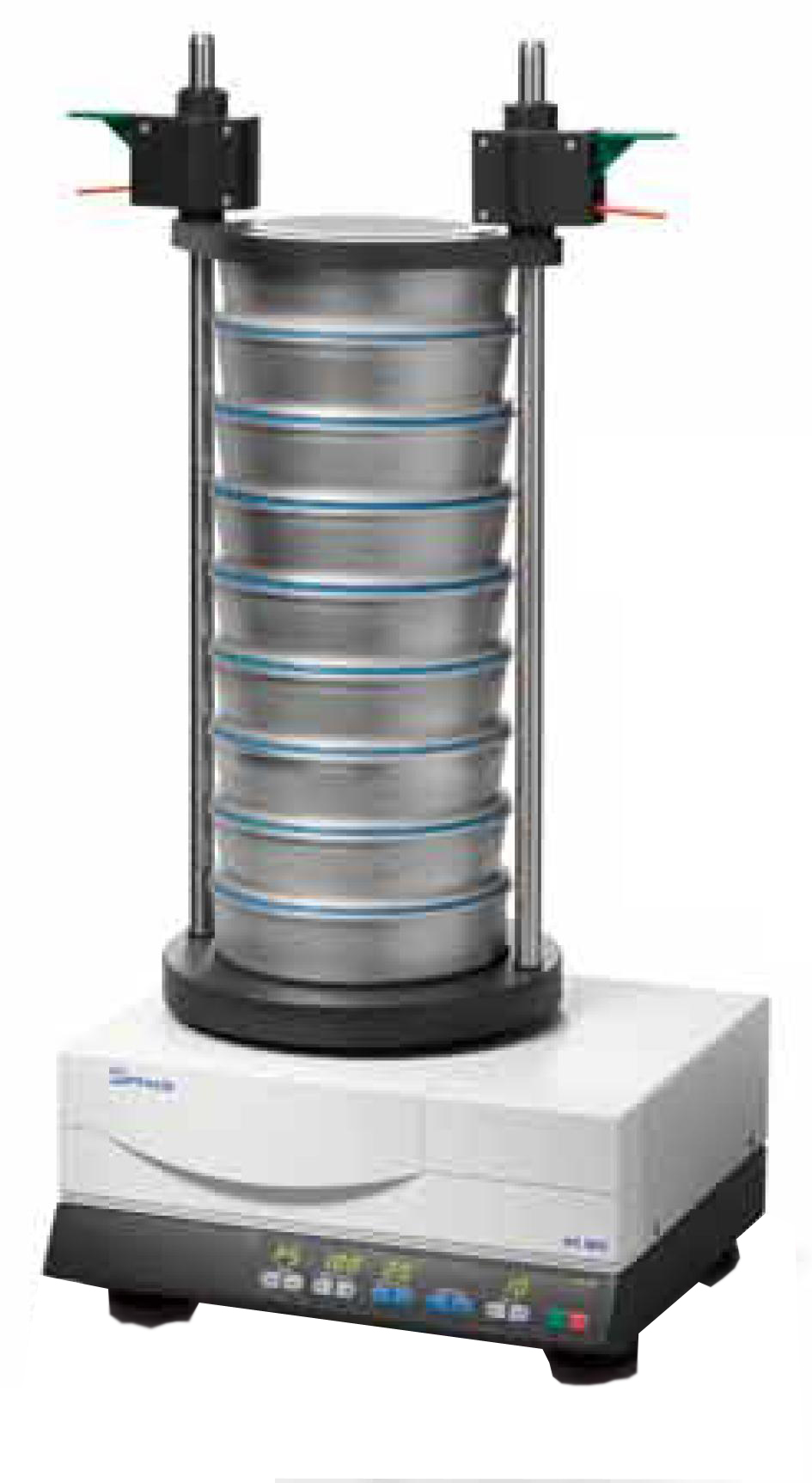

型號

AS 200

AS 300

AS 400

適用材質

Powder, bulk material, suspension

控制方式

旋鈕或數位

數位

數位

篩網尺寸 mm

100, 150, 200, 203

305

400

篩網孔徑

20μm ~25 mm

36μm ~40 mm

45μm ~63 mm

層數

9

9

7

荷重樣品量

3 kg

6 kg

5 kg

夾具形式

Deluxe, Standard, Economy, Universal(濕篩)

篩網孔徑

Mesh數

篩網孔徑

Mesh數

20μm

635

425μm

40

25μm

500

500μm

35

32μm

450

600μm

30

38μm

400

710μm

25

45μm

325

850μm

20

53μm

270

1.00mm

18

63μm

230

1.18mm

16

75μm

200

1.40mm

14

90μm

170

1.70mm

12

106μm

140

2.00mm

10

125μm

120

2.36mm

8

150μm

100

2.80mm

7

180μm

80

3.35mm

6

212μm

70

4.00mm

5

250μm

60

4.75mm

4

300μm

50

5.60mm

3

355μm

45

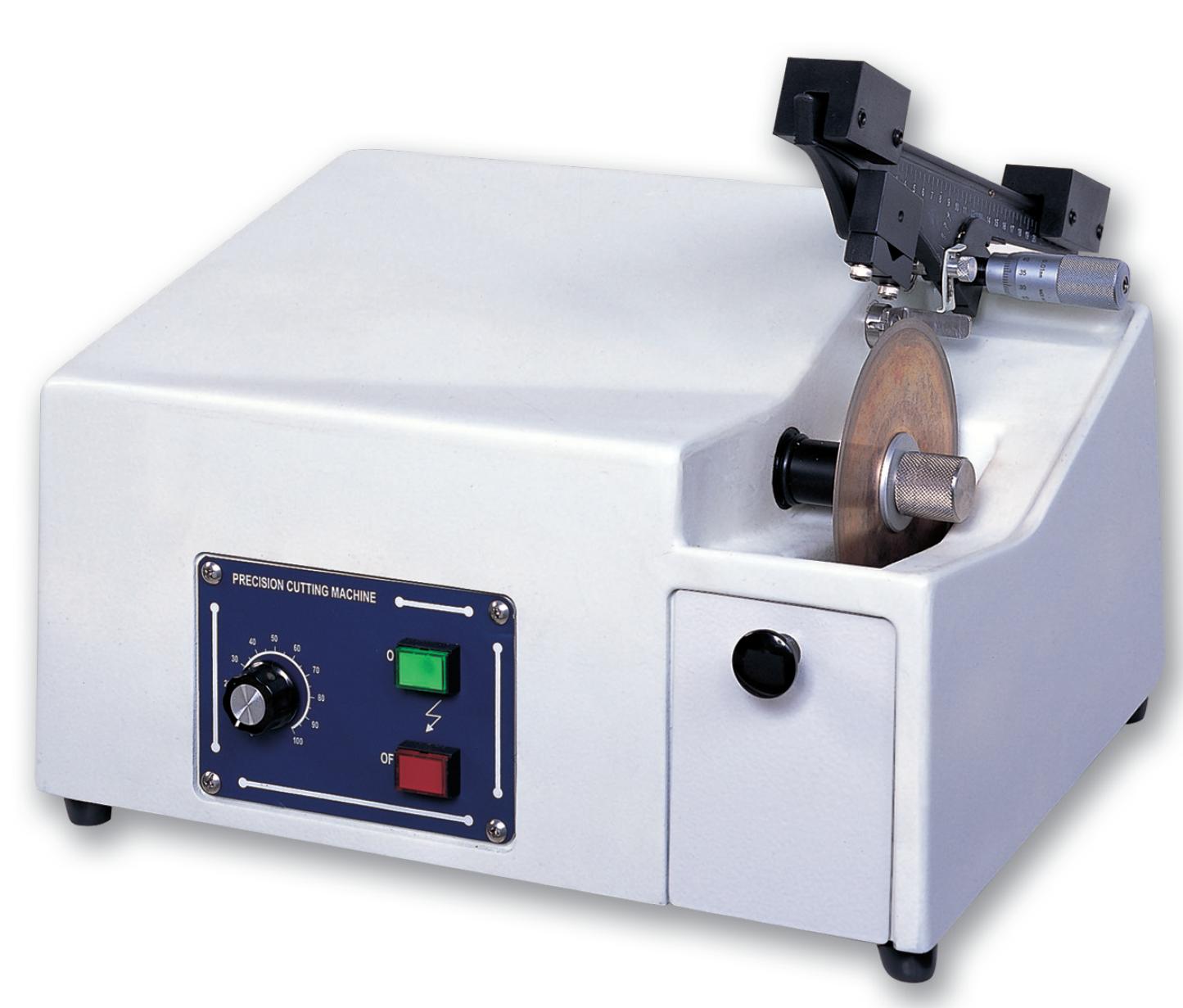

慢速精密切割機 CL-40

• 旋鈕轉速調整(馬力40W 轉速0~400rpm)
• 鑽石切削刀片直徑：φ3”~5”
• 切割荷重壓力：400 kg
• 橫向進刀範圍：0.01~25 mm
• 冷卻液容量：400 ml
• 標準配附：V型樣品夾具
• 機台重量：18 kg
• 外型尺寸：290(W)x390(D)x400(H) mm

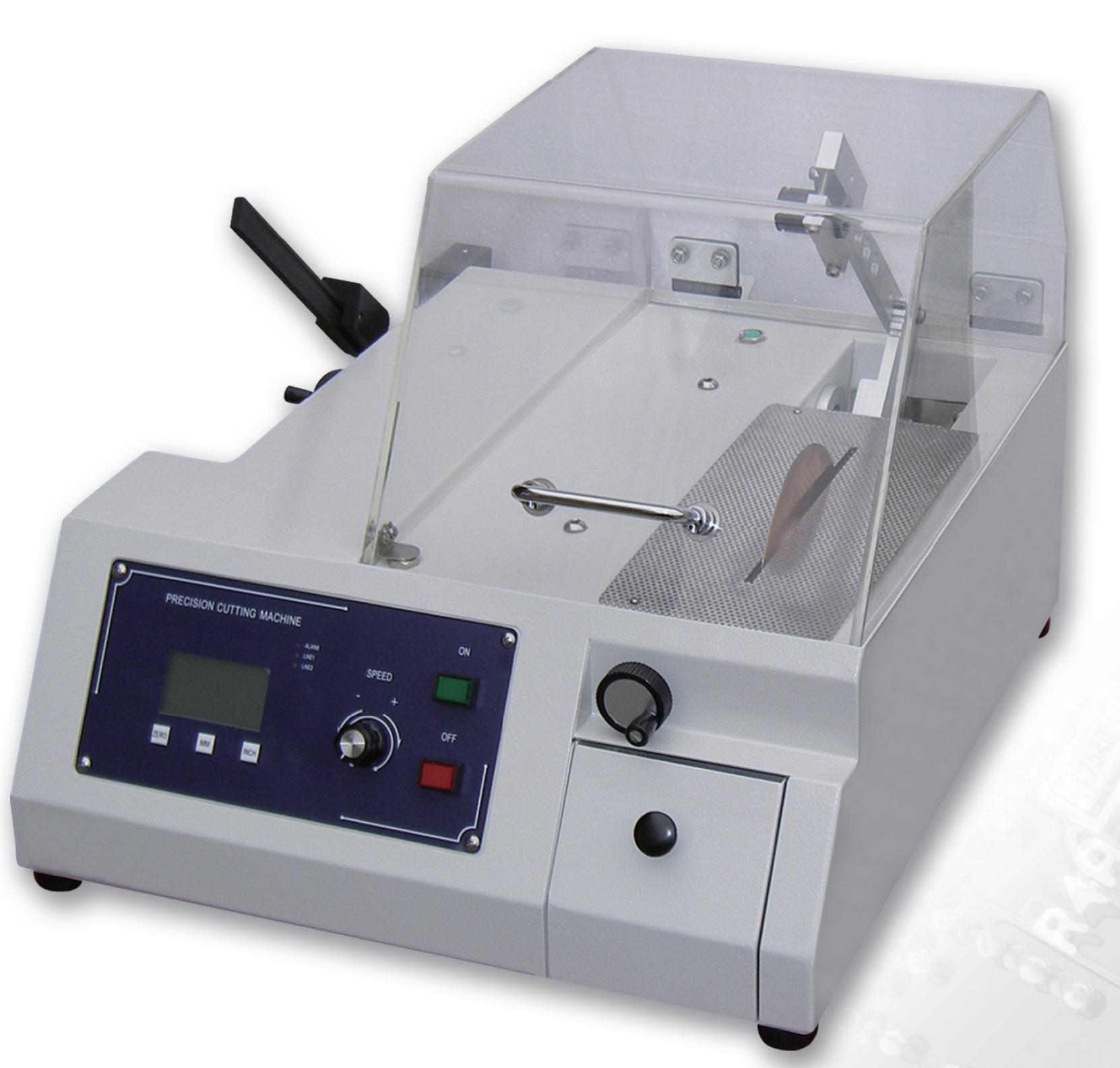

精密鑽石切割機 CL-50

• 旋鈕轉速調整(馬力120W 轉速0~2000rpm)
• 鑽石切削刀片直徑：φ3”~7 孔徑” φ12.7mm
• 切割荷重壓力：700 kg
• 荷重式槓桿切割試片採同步平行荷重施加壓力法
• 可做切割角度1°調整 ±90°
• 夾具橫移調整距離40mm 最小顯示精度0.01mm LCD顯示
• LCD顯示切割轉速、切割厚度、切割長度，附加切割點“歸零定位” 按鍵設計
• 材料切斷馬達自動電源關閉
• 機台重量：42 kg
• 外型尺寸：600(W)x520(D)x420(H) mm

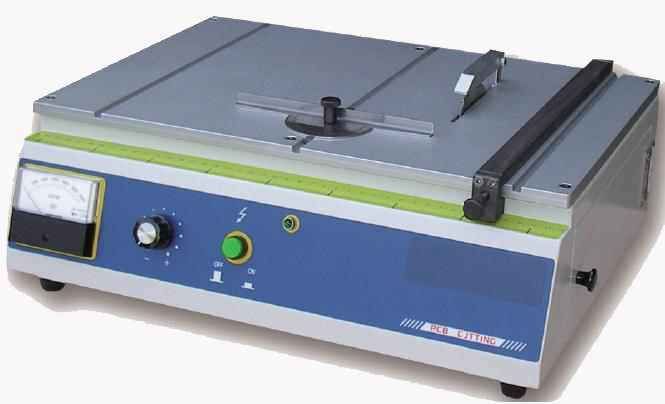

泛用型鑽石切割機 CH-75

• 切割台面：320x200 mm
• 鑽石刀片直徑：φ75 mm
• 最大切割厚度：2~12 mm (依刀片尺寸而定)
• 切割損料：1~1.5 mm (依刀片尺寸而定)
• 轉速：4000 rpm (馬力150W)
• 雙滑槽設計 左右兩端皆可進行角度切割
• 機台重量：18 kg
• 外型尺寸：350(W)x280(D)x170(H) mm

泛用型鑽石切割機 CH-85

• 切割台面：440x290 mm
• 鑽石刀片直徑：φ85 mm
• 最大切割厚度：2~20 mm (依刀片尺寸而定)
• 切割損料：1~1.5 mm (依刀片尺寸而定)
• 轉速：6000 rpm (馬力600W)
• 雙軸平行切割輔助 另可進行角度切割
• 機台重量：18 kg
• 外型尺寸：350(W)x280(D)x170(H) mm

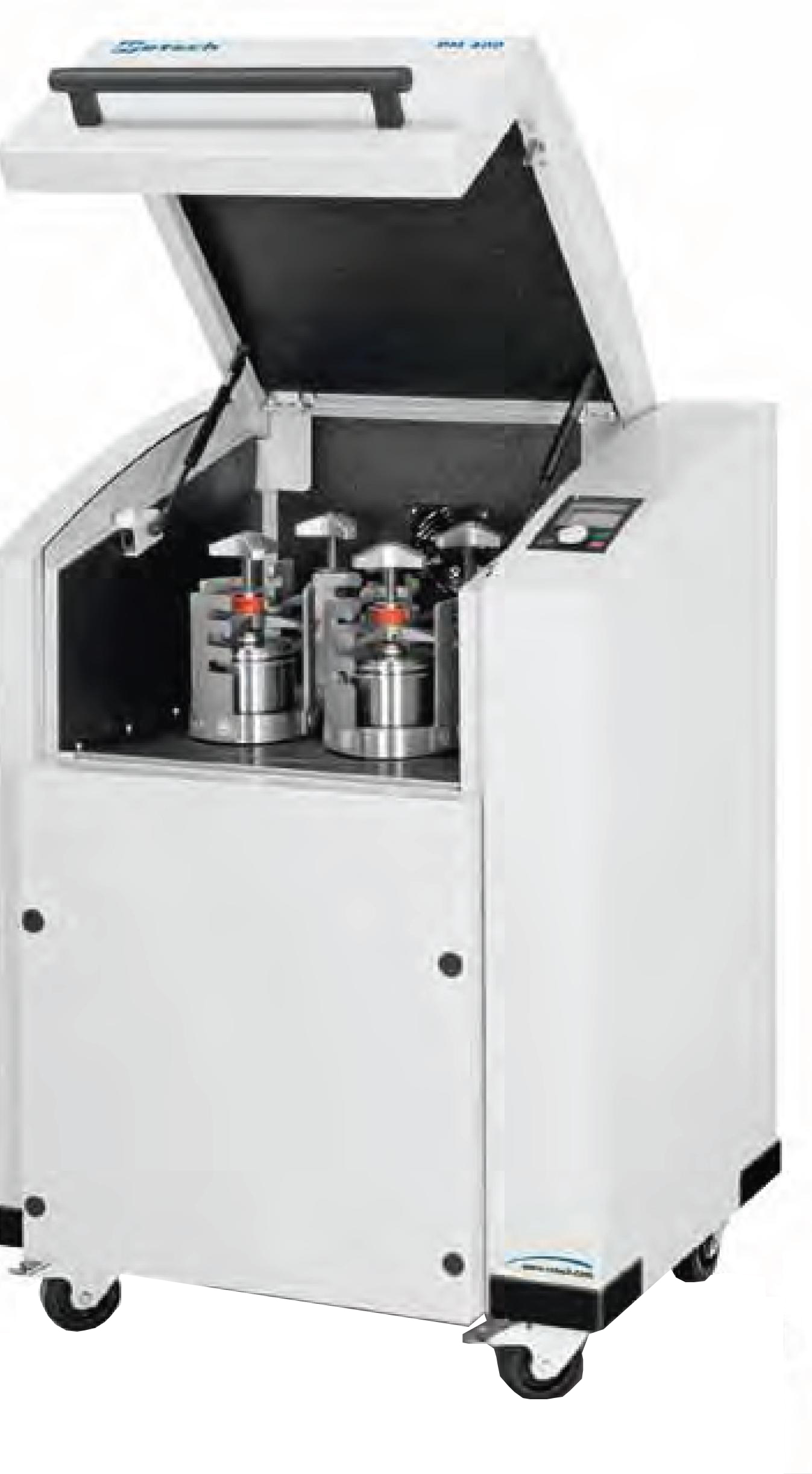

行星式球磨機型號

PM100

PM200

PM400

球磨罐

1

2

4

最大樣品處理量 ml

250

2x80

4x250

入料大小(max)

10 mm

4 mm

10 mm

出料大小(乾磨)

1μm

出料大小(溼磨)

0.1μm

球磨罐材質

瑪瑙、氧化鋁、氧化鋯、不鏽鋼、鉻鋼、碳化鎢

球磨罐容量 ml

50,125,250,500

50,125

50,125,250,500

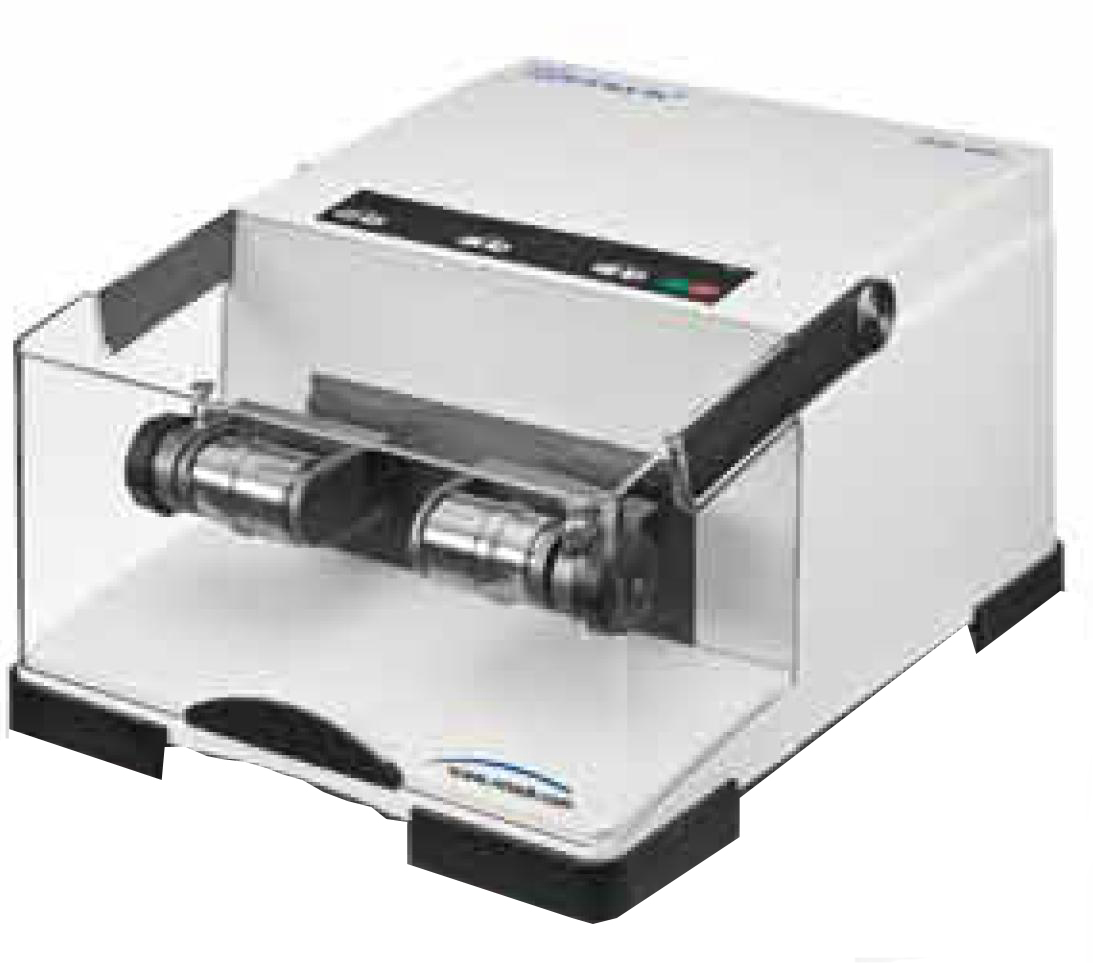

撞擊式球磨機型號

MM 200

MM 400

球磨罐

2

2

最大樣品處理量 ml

2x10

2x20

入料大小(max)

6 mm

8 mm

出料大小

5μm

球磨罐材質

瑪瑙、氧化鋁、氧化鋯、不鏽鋼、鉻鋼、碳化鎢

球磨罐容量 ml

1.5, 5, 10, 25

10, 25, 35, 50

型號

XLite 400P

XLite 400Q

UV燈管功率

400W

UV燈管照度

80mA/cm² (距離80mm量測)

UV主波長

365nm

365nm&254nm

計時器

1s~999.9 min

尺寸

燈罩163x154x108 mm 電源器174x230x140 mm

輸入電壓

220V

型號

XLite 500P

XLite 500Q

UV燈管功率

400W

UV燈管照度

60~80mA/cm² (距離80mm量測)

UV主波長

365nm

365nm&254nm

計時器

1s~999.9 min

外觀尺寸 mm

300x400x283 WxDxH

抽屜尺寸 mm

250x230x70 WxDxH

輸入電壓

220V

型號

XLite 600P

XLite 600Q

XLite 600G

XLite 600F

UV燈管功率

400W

1000W

UV燈管照度

60~80mA/cm²
(距離80mm量測)

120~150mA/cm²
(距離80mm量測)

UV主波長 nm

365

365&254

365

365&254

計時器

1s~999.9 min

外觀尺寸 mm

460x450x630 WxDxH

內部尺寸 mm

400x400x400 WxDxH

輸入電壓

220V
